Le crible vibrant se caractérise par sa structure simple, son rendement élevé, sa fiabilité d'utilisation et sa facilité d'installation. Il permet un criblage multi-spécifique des matériaux meubles. Il est l'équipement principal pour la séparation des matières solides et est utilisé dans les industries minière, des matériaux de construction, du traitement du charbon, de l'énergie et de la chimie.
Un tamis vibrant , aussi appelé crible vibrant ou agitateur, est un appareil mécanique de séparation. Il utilise les vibrations pour faire passer les particules les plus fines à travers une grille, tandis que les plus grosses restent en surface. La machine se compose d'un caisson de tamisage, d'un mécanisme de vibration, de ressorts et d'une structure de support. C'est un outil essentiel pour toute opération de criblage , conçu pour traiter de gros volumes de matériaux de manière fiable et efficace.

Un crible vibrant est indispensable pour garantir l'homogénéité du produit et l'efficacité opérationnelle. Sans un criblage adéquat des granulats , votre produit sera un mélange de différentes tailles, ce qui le rendra peu valorisable et inadapté à la plupart des applications. Les principaux avantages sont :
Il existe plusieurs types de tamis vibrants , chacun conçu pour des tâches différentes. Voici les plus courants :
Le principe de fonctionnement d’un crible vibrant est assez simple, ce qui facilite son utilisation. Les parties cruciales de la machine comprennent les cribles vibrants, l'excitateur, le moteur, les plateaux de criblage, les revêtements et les plaques latérales.
La source vibrante provient d'un excitateur qui transmet les vibrations au pont du crible par la courroie trapézoïdale, ce qui permet au matériau de trembler et de se répartir uniformément sur le crible. Pendant le processus, la grande taille du matériau restera en haut tandis que le matériau de petite et fine taille peut traverser le maillage du tamis jusqu'en bas, vous obtiendrez alors différentes tailles de matériaux.



La structure d'un crible vibrant est conçue pour durer. Ses principaux composants sont :

Un tamis vibrant fonctionne grâce à un moteur qui actionne un vibrateur. Ce dernier, muni de masses excentrées, génère de fortes vibrations. Ces vibrations sont transmises au caisson de tamisage, le faisant vibrer rapidement. On peut comparer ce processus au réglage de la machine, à l'instar d'un instrument de musique. L'amplitude (la force de vibration) et la fréquence (la vitesse de vibration) ont une incidence majeure. Une amplitude plus élevée permet de tamiser davantage de matériaux, mais risque d'endommager les particules fragiles. Une fréquence plus élevée améliore la précision de la séparation, mais peut également entraîner le colmatage de la toile de tamisage. Les réglages optimaux dépendent entièrement du matériau à tamiser.
L'angle de projection, ou angle de vibration, est un autre détail crucial. Un angle de projection plus prononcé provoque des sauts de particules plus importants, permettant aux particules plus petites de trouver rapidement les ouvertures du tamis. Un angle plus faible crée un mouvement de roulement, plus efficace pour séparer les matériaux de taille similaire. L'ajustement de ces facteurs permet d'optimiser parfaitement le processus de tamisage pour une efficacité maximale.
Le tamis vibrant peut être divisé en tamis vibrant minier, tamis vibrant fin léger, tamis vibrant expérimental, et peut également être divisé en tamis vibrant linéaire, tamis vibrant circulaire, tamis vibrant haute fréquence, tamis vibrant à double étage, tamis vibrant à un seul étage, etc.


Crible vibrant série HX VS Crible vibrant série YK
Il est largement utilisé pour le criblage de granit, de pierre de rivière, de pierre de carrière, de roche, de rocher, de gravier, d'agrégat, de basalte, de calcaire, de minerai d'or, de minerai de fer, de minerai de chrome, etc. Taille finale réglable répondant à différents besoins.
Les équipements de criblage industriel sont utilisés dans presque tous les secteurs d'activité qui manipulent des matériaux en vrac. Une application clé est le calibrage des granulats en carrière. Le crible vibrant doit séparer avec précision les pierres concassées en différentes fractions granulométriques (par exemple G1, G2) pour la construction de routes et la fabrication de béton. Ses performances sont constamment surveillées afin de garantir que le produit final réponde aux normes gouvernementales strictes. Parmi les autres applications importantes, on peut citer :

Application du crible vibrant
Choisir le bon crible vibrant ne se résume pas à connaître le tonnage horaire souhaité. Une erreur fréquente consiste à croire que tous les médias de criblage sont identiques. Le type de média – toile métallique, polyuréthane ou caoutchouc – est crucial. Des roches abrasives détruiront rapidement une simple toile métallique, tandis que du sable humide et collant obstruera une toile en polyuréthane. Il est indispensable d'analyser au préalable la taille, la forme, le taux d'humidité et l'abrasivité de votre matériau.
Tenez compte des facteurs clés suivants :
Nos cribles vibrants industriels sont conçus pour une séparation et une classification supérieures des matériaux. Que vous soyez dans l'exploitation minière, l'agriculture, le traitement chimique ou le recyclage, nos équipements offrent un débit et une précision exceptionnels. Fabriqués avec des matériaux robustes et nécessitant peu d'entretien, nos cribleurs minimisent les temps d'arrêt et optimisent votre efficacité opérationnelle.
Facteurs influençant le coût des tamis vibrants :
Le choix de la toile de tamisage repose sur deux éléments clés : l’ouverture (la taille des ouvertures) et le diamètre du fil. L’ouverture détermine la taille des particules qui la traversent. Le diamètre du fil influe sur la durabilité de la toile et sa surface de tamisage. Un fil plus épais est plus résistant et dure plus longtemps, mais réduit la surface de tamisage, ce qui peut diminuer la capacité de tamisage. Il est essentiel de trouver un compromis entre durabilité et débit pour votre application. Consultez toujours un expert en toiles de tamisage pour choisir la meilleure combinaison pour votre matériau.
Le colmatage et l'encrassement sont des problèmes majeurs qui empêchent un tamis vibrant de fonctionner correctement. Le colmatage se produit lorsque de fines particules collantes obstruent les ouvertures du tamis. L'encrassement se produit lorsque des particules de taille similaire se coincent dans les ouvertures. Ces deux problèmes réduisent l'efficacité et peuvent interrompre la production.
Une cause fréquente, souvent négligée, est une tension d'écran incorrecte. Un écran mal tendu vibre mal, ce qui empêche la bonne stratification du matériau et provoque un colmatage. Cela entraîne également une usure beaucoup plus rapide du support d'impression. Pour éviter cela, vous devriez :
Vous pouvez ajuster les performances du tamis en modifiant les contrepoids excentriques de l'unité vibrante. La plupart des modèles de tamis vibrants permettent d'ajouter ou de retirer des contrepoids et de modifier leur position angulaire.
Un entretien régulier est essentiel pour assurer la performance à long terme de votre équipement de criblage . La stabilité des fondations est un facteur crucial, mais souvent négligé. Un crible vibrant génère d'importantes forces dynamiques, et des fondations instables peuvent provoquer des fissures dans la structure et endommager la machine.
Voici une simple liste de contrôle quotidienne :
Dans une installation de concassage et de criblage classique, le crible vibrant joue le rôle de contrôleur qualité. Après le concassage des gros rochers par un concasseur primaire (comme un concasseur à mâchoires), les matériaux sont acheminés vers un crible vibrant . Ce dernier sépare les matériaux en différentes tailles. Les matériaux trop gros sont renvoyés vers un concasseur secondaire (comme un concasseur à cône) pour un broyage plus fin. Les matériaux de la taille requise sont stockés par des convoyeurs. Ce système en circuit fermé garantit que tous les produits répondent aux spécifications granulométriques requises.
Chez ZONEDING, nous concevons et fabriquons des solutions de criblage vibrant robustes et fiables depuis 1990. Nous savons que la disponibilité et la précision sont essentielles à votre rentabilité. Nos cribles sont fabriqués en acier haute résistance et intègrent une technologie de vibration avancée pour des performances constantes. Nous utilisons des composants de haute qualité, comme des roulements renforcés, pour garantir une longue durée de vie. En tant que fabricant direct, nous pouvons collaborer avec vous pour personnaliser une machine de criblage avec le nombre d'étages et le média de criblage adaptés à votre application spécifique. Nous proposons une solution clé en main, de la conception à l'installation, à un prix compétitif grâce à l'absence d'intermédiaires.
| Modèle | Couche de tamis | Fréquence vibrante (r/min) | Taille des mailles (mm) | Taille d'alimentation maximale (mm) | Capacité de traitement (m³/h) | Fréquence vibrante (r/min) | Fréquence vibrante (r/min) | Puissance du moteur (kw) | Obliquité du tamis(°) | Spécification du tamis (mm) | >Dimensions (mm) |
| 2YK1225 | 2 | 6 | 4-50 | 200 | 8-60 | 800-970 | 8 | 6P 5.5KW | 20 | 1200 × 2500 | 2930 × 1860 × 870 |
| 3YK1225 | 3 | 9 | 4-50 | 200 | 10-70 | 800-970 | 8 | 6P 5.5KW | 20 | 1200 × 2500 | 3070 × 1860 × 1210 |
| 2YK1230 | 2 | 7.2 | 4-50 | 200 | 12-78 | 800-970 | 8 | 6P 7.5KW | 20 | 1200 × 3000 | 3430 × 1860 × 870 |
| 3YK1230 | 3 | 10.8 | 4-50 | 200 | 13-80 | 800-970 | 8 | 6P 7.5KW | 20 | 1200 × 3000 | 3570 × 1860 × 1210 |
| 2YK1237 | 2 | 8.88 | 4-50 | 200 | 15-86 | 800-970 | 8 | 6P 7.5KW | 20 | 1200 × 3700 | 4050 × 1860 × 870 |
| 3YK1237 | 3 | 13.32 | 4-50 | 200 | 16-90 | 800-970 | 8 | 6P 7.5KW | 20 | 1200 × 3700 | 4270 × 1860 × 1210 |
| 2YK1535 | 2 | 10.5 | 5-50 | 200 | 20-125 | 800-970 | 8 | 6P 11KW | 20 | 1500 × 3500 | 4120 × 2210 × 1230 |
| 3YK1535 | 3 | 15.75 | 5-50 | 200 | 21-125 | 800-970 | 8 | 6P 11KW | 20 | 1500 × 3500 | 4360 × 2210 × 1610 |
| 2YK1545 | 2 | 13.5 | 5-50 | 200 | 22-150 | 800-970 | 8 | 6P 11KW | 20 | 1500 × 4500 | 5120 × 2210 × 1230 |
| 3YK1545 | 3 | 20.25 | 5-50 | 200 | 22-150 | 800-970 | 8 | 6P 15KW | 20 | 1500 × 4500 | 5360 × 2210 × 1610 |
| 4YK1545 | 4 | 27 | 5-50 | 200 | 22-155 | 800-970 | 8 | 6P 15KW | 20 | 1500 × 4500 | 5930 × 2210 × 2060 |

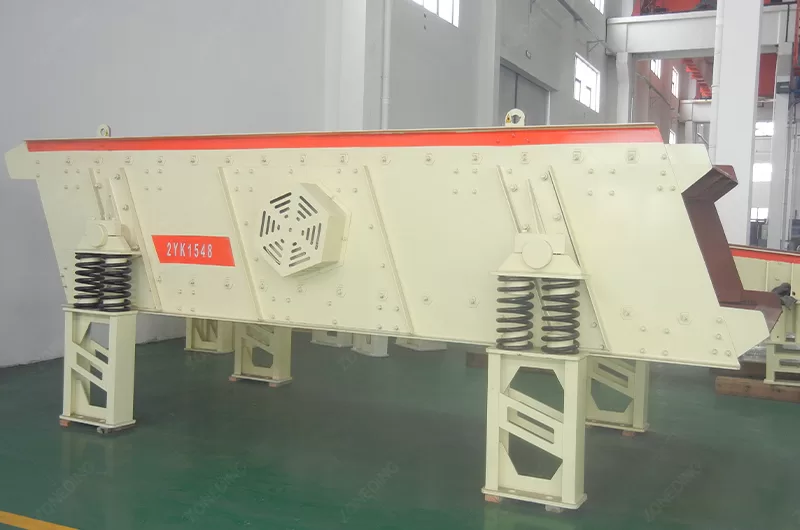

| 2YK1548 | 2 | 14.4 | 5-50 | 200 | 22.5-162 | 800-970 | 8 | 6P 11KW | 20 | 1500 × 4800 | 5420 × 2210 × 1230 |
| 3YK1548 | 3 | 21.6 | 5-50 | 200 | 22.5-162 | 800-970 | 11 | 6P 15KW | 20 | 1500 × 4800 | 5660 × 2210 × 1610 |
| 4YK1548 | 4 | 28.8 | 5-50 | 200 | 22.5-162 | 800-970 | 8 | 6P 18.5KW | 20 | 1500 × 4800 | 6230 × 2210 × 2060 |
| 2YK1848 | 2 | 17.28 | 5-80 | 200 | 25-206 | 750 | 8 | 6P 18.5KW | 20 | 1800 × 4800 | 5420 × 2550 × 1420 |
| 3YK1848 | 3 | 25.92 | 5-80 | 200 | 32-276 | 750 | 8 | 6P 18.5KW | 20 | 1800 × 4800 | 5660 × 2550 × 1780 |
| 4YK1848 | 4 | 34.56 | 5-80 | 200 | 32-285 | 750 | 8 | 6P 22KW | 20 | 1800 × 4800 | 6290 × 2550 × 2160 |
| 2YK1854 | 2 | 19.44 | 5-80 | 200 | 32-312 | 800-970 | 8 | 6P 22KW | 20 | 1800 × 5400 | 5960 × 2550 × 1420 |
| 3YK1854 | 3 | 29.16 | 5-80 | 200 | 32-312 | 800-970 | 8 | 6P 22KW | 20 | 1800 × 5400 | 6260 × 2550 × 1780 |
| 4YK1854 | 4 | 38.88 | 5-80 | 200 | 32-336 | 800-970 | 8 | 6P 22KW | 20 | 1800 × 5400 | 6830 × 2550 × 2160 |
| 2YK2160 | 2 | 25.2 | 5-100 | 200 | 50-475 | 970 | 8 | 6P 30KW | 20 | 2100 × 6000 | 6720 × 2840 × 1530 |
| 3YK2160 | 3 | 37.8 | 5-100 | 200 | 50-475 | 970 | 8 | 6P 30KW | 20 | 2100 × 6000 | 7030 × 2840 × 1910 |
| 4YK2160 | 4 | 50.4 | 5-100 | 200 | 50-497 | 970 | 8 | 6P 37KW | 20 | 2100 × 6000 | 7300 × 2840 × 2380 |
| 2YK2460 | 2 | 28.8 | 5-100 | 200 | 65-550 | 970 | 8 | 6P 30KW | 20 | 2400 × 6000 | 7020 × 3140 × 1530 |
| 3YK2460 | 3 | 43.2 | 5-100 | 200 | 70-620 | 970 | 8 | 6P 37KW | 20 | 2400 × 6000 | 7300 × 3140 × 1910 |
| 4YK2460 | 4 | 57.6 | 5-100 | 200 | 80-680 | 970 | 8 | 6P 45KW | 20 | 2400 × 6000 | 7600 × 3140 × 2380 |
| 2YK2870 | 2 | 39.2 | 5-100 | 200 | 120-680 | 750 | 8 | 8P 22×2KW | 20 | 2800 × 7000 | 7600 × 4320 × 1620 |
| 3YK2870 | 3 | 58.8 | 5-100 | 200 | 180-720 | 750 | 8 | 8P 22×2KW | 20 | 2800 × 7000 | 7800 × 4320 × 2120 |
| 2YK3072 | 2 | 43.2 | 5-100 | 200 | 200-700 | 750 | 8 | 8P 22×2KW | 20 | 3000 × 7200 | 7800 × 4520 × 1750 |
| 3YK3072 | 3 | 64.8 | 5-100 | 200 | 230-800 | 750 | 8 | 8P 22×2KW | 20 | 3000 × 7200 | 8000 × 4520 × 2300 |





Quelle est la différence entre un crible vibrant incliné et un crible vibrant horizontal ?
Un tamis incliné utilise la gravité pour déplacer les matériaux, ce qui le rend très économe en énergie pour le calibrage. Un tamis horizontal nécessite une force vibratoire plus importante pour déplacer les matériaux, mais il est idéal lorsque l'espace vertical est limité ou pour les applications de déshydratation.
À quelle fréquence dois-je remplacer la toile de l'écran ?
Cela dépend entièrement de l'abrasivité du matériau et de la durée d'utilisation. Pour une roche très abrasive, il faudra peut-être remplacer le tamis toutes les quelques semaines. Avec un matériau moins abrasif, un tamis en polyuréthane peut durer plusieurs mois. Une inspection régulière est essentielle.
Un tamis vibrant peut-il être utilisé pour le lavage de matériaux ?
Oui. En ajoutant des rampes d'arrosage au-dessus des écrans, une tamis vibrant Il peut être utilisé pour laver le sable, le gravier ou d'autres matériaux. Les vibrations frottent le matériau tandis que l'eau élimine la saleté, l'argile et autres particules fines indésirables.
Qu’est-ce qui provoque un bruit excessif dans un tamis vibrant ?
Un bruit excessif peut être causé par des boulons desserrés, des roulements usés, un ressort cassé ou une fondation instable. Il est important d'arrêter la machine et de l'inspecter immédiatement si vous constatez une augmentation significative du bruit.
