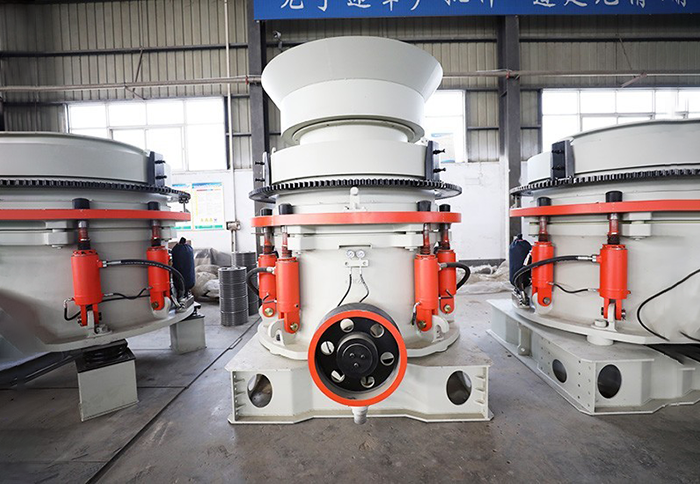

Broyeur à cône hydraulique

Qu'est-ce qu'un broyeur à cône hydraulique ?

Le concasseur à cône hydraulique Zoneding est un concasseur à cône moderne qui intègre les avantages des concasseurs à cône hydrauliques monocylindres et des concasseurs à cône PSG. Il est conçu avec une technologie de pointe et optimisé pour des performances améliorées, une capacité de concassage plus élevée et une efficacité de travail accrue.

Le concasseur à cône hydraulique utilise une meilleure excentricité et une meilleure fréquence de concassage pour produire une plus grande quantité de grains fins dans les produits finis. Il peut atteindre une teneur en particules plus petite que le bord jusqu'à 80 %, ce qui améliore le traitement ultérieur et réduit la consommation d'énergie globale.

Ce type de concasseur à cône hydraulique trouve des applications dans diverses industries, notamment l'exploitation minière et le ciment. Il est couramment utilisé dans des situations où des exigences strictes en matière de granulométrie, des exigences élevées en matière de taux de produit fini et un degré élevé d'automatisation sont essentiels. Si vous avez des questions spécifiques ou avez besoin de plus de détails, n'hésitez pas à me le faire savoir !

Le concasseur à cône hydraulique a une large gamme d'applications dans diverses industries, notamment :

Industrie du bâtiment : Il est utilisé pour le broyage moyen et fin des matériaux utilisés dans les projets de construction tels que le sable, le gravier et les cailloux. Il peut être utilisé comme broyeur secondaire ou tertiaire dans la production de granulats de béton ou d'autres matériaux de construction.

Industrie métallurgique : Les concasseurs hydrauliques à cône sont couramment utilisés dans l'industrie métallurgique pour le concassage des minerais et des minéraux. Il convient au concassage de divers types de minerais, tels que le minerai de fer, le minerai de cuivre et le minerai d'or. Il peut également être utilisé dans le traitement des métaux non ferreux et d'autres minéraux.

Industrie minérale : Dans l'industrie minérale, les concasseurs hydrauliques à cône sont utilisés pour le concassage de diverses roches et minéraux de dureté intermédiaire et élevée. Cela inclut des matériaux tels que le granit, le calcaire, le basalte, le grès, etc. Il est largement utilisé dans la production de granulats pour les projets de construction et de construction de routes.

Dans l'ensemble, le concasseur à cône hydraulique est polyvalent et peut être utilisé dans une large gamme d'applications où un concassage moyen à fin de matériaux de dureté intermédiaire et élevée est requis.



Application du concasseur à cône hydraulique

Le concasseur à cône hydraulique offre plusieurs avantages structurels, notamment :

Dispositif de sécurité hydraulique : Le concasseur est équipé d'un dispositif de sécurité hydraulique qui protège automatiquement contre les surcharges. En cas de charge excessive, le dispositif de sécurité libère la chambre de broyage, évitant tout dommage à la machine. De plus, le système hydraulique facilite le nettoyage de la cavité, assurant un fonctionnement efficace et réduisant les temps d'arrêt.

Système de contrôle automatique : le concasseur à cône hydraulique intègre un système de contrôle automatique, permettant un contrôle à distance et un contrôle parallèle. Cette fonction améliore la commodité et la flexibilité opérationnelles, permettant aux opérateurs d'ajuster les paramètres et de surveiller les performances du concasseur à distance.

Station de lubrification hydraulique groupée : la station de lubrification hydraulique est disposée de manière compacte, ce qui réduit la zone requise pour l'installation. Cette conception garantit que la lubrification est efficacement fournie aux composants du concasseur, favorisant une durée de vie plus longue et des performances optimales. De plus, le câblage simplifié du système hydraulique améliore la facilité d'installation.

Ouverture de décharge réglable : Le vérin hydraulique permet un réglage pratique de l'ouverture de décharge du concasseur. Cette capacité permet aux opérateurs de faire varier la taille du produit final en fonction d'exigences spécifiques, offrant une polyvalence dans une large gamme d'applications.

Collecteur de poussière fiable : Le concasseur est équipé d'un collecteur de poussière scellé par de la graisse. Cette conception assure un confinement efficace de la poussière, réduit la pollution et maintient un environnement de travail propre. L'utilisation d'une étanchéité à la graisse contribue également à la fiabilité globale du concasseur, minimisant les pannes et prolongeant la durée de vie des composants.

En résumé, le concasseur à cône hydraulique offre des avantages structurels tels que l'inclusion d'un dispositif de sécurité hydraulique, d'un système de contrôle automatique, d'une station de lubrification compacte, d'une ouverture de décharge réglable et d'un dépoussiéreur fiable. Ces caractéristiques améliorent la sécurité, la commodité, l'efficacité et la durabilité de fonctionnement.

Grand concasseur à cône hydraulique

Le principe de fonctionnement d'un concasseur à cône hydraulique peut être résumé comme suit :

Démarrage et entraînement par moteur : Lorsque le concasseur à cône hydraulique est démarré, l'axe horizontal est entraîné par un moteur pour tourner. Cette rotation est obtenue grâce à deux roues de tailles différentes qui font tourner la douille excentrique autour de l'axe.

Mouvement cyclique : lorsque l'axe du cône roule de manière saccadée, la paroi de broyage se déplace près et loin de la paroi fixe du cône selon un schéma régulier. Ce mouvement crée une action d'écrasement cyclique.

Processus de broyage : Le matériau à broyer tombe entre le cône fixe et le cône mobile. Il est continuellement pressé et impacté par le mouvement des parois de broyage. Cela conduit à la réduction de la taille du matériau, car il est broyé en fragments plus petits.

Décharge de particules : les particules qui répondent aux critères de taille souhaités sont broyées à la taille qualifiée et tombent en raison de la gravité. Ces particules sont ensuite évacuées du fond du broyeur.

En résumé, le concasseur à cône hydraulique fonctionne en utilisant le mouvement cyclique de l'axe du cône et des parois de broyage pour écraser et réduire continuellement la taille du matériau. Les particules qualifiées sont déchargées du concasseur.

Principe de fonctionnement du concasseur à cône hydraulique

Le concasseur à cône hydraulique monocylindre et le concasseur à cône hydraulique multicylindre présentent plusieurs similitudes, notamment :

Domaine d'application : Les deux types de concasseurs hydrauliques à cône peuvent être utilisés pour le concassage moyen et fin de matériaux de dureté élevée et intermédiaire. Ils conviennent à une large gamme d'applications dans diverses industries.

Système de contrôle automatique : Les concasseurs à cône hydrauliques monocylindres et multicylindres sont équipés d'un système de contrôle automatique. Ce système utilise généralement un PLC (contrôleur logique programmable) et une interface à écran tactile pour surveiller et contrôler le fonctionnement du concasseur. Cette caractéristique assure un fonctionnement stable et sûr, permettant un broyage efficace et fiable.

Remplacement facile du mur de mortier roulant : Les deux types de concasseurs à cône hydrauliques ne nécessitent pas le remplissage du mur de mortier roulant. Cela signifie que lorsqu'un remplacement est nécessaire, il peut être effectué facilement et rapidement. Cette fonctionnalité simplifie la maintenance et réduit les temps d'arrêt.

En résumé, les concasseurs à cône hydrauliques monocylindres et multicylindres partagent des similitudes dans leur gamme d'applications, l'adoption d'un système de contrôle automatique et la facilité de remplacement de la paroi de mortier roulant.

Bien sûr! Voici quelques différences entre le concasseur à cône hydraulique monocylindre et le concasseur à cône hydraulique multicylindre :

Modèle et capacité de concassage : Le concasseur à cône monocylindre est disponible en différents modèles, tels que SC-S (pour le concassage moyen) et SC (pour le concassage fin). D'autre part, le concasseur à cône multi-cylindres a généralement un modèle, appelé HP. Le concasseur à cône monocylindre a généralement une plus grande capacité de concassage que le concasseur à cône multicylindre. Par exemple, le concasseur à cône monocylindre peut avoir une capacité de production maximale de 2181 TPH, tandis que le concasseur à cône multicylindre atteint généralement une capacité de production légèrement inférieure d'environ 1100 TPH.

Conception et structure : Le concasseur à cône hydraulique monocylindre présente une conception et une structure plus simples que le concasseur à cône hydraulique multicylindre. Le concasseur à cône monocylindre a un seul cylindre hydraulique, tandis que le concasseur à cône multicylindre a plusieurs cylindres hydrauliques.

Mécanisme de réglage : Le concasseur à cône monocylindre utilise généralement un mécanisme de réglage hydraulique pour régler la taille de décharge. En revanche, le concasseur à cône multicylindre adopte souvent un mécanisme de réglage mécanique ou hydraulique pour atteindre la taille de décharge souhaitée.

Maintenance et fonctionnement : En raison de la structure plus simple et du nombre réduit de vérins hydrauliques, le concasseur à cône monocylindre nécessite généralement moins de maintenance que le concasseur à cône multicylindre. De plus, le fonctionnement du concasseur à cône monocylindre peut être plus convivial et simple.

Voici quelques-unes des différences entre le concasseur à cône hydraulique monocylindre et le concasseur à cône hydraulique multicylindre.

Concasseur à cône hydraulique à cylindre unique VS concasseur à cône hydraulique multi-cylindres

Zoneding Machine est un fabricant spécialisé de concasseurs à cône qui fournit des concasseurs à cône hydrauliques professionnels et des concasseurs à cône à ressort. Ils offrent des prix compétitifs et raisonnables sur le marché des équipements miniers. Si vous êtes intéressé par leurs produits ou avez des questions, ils offrent des consultations gratuites pour votre commodité. Ils ont également des informations sur l'installation et le site de travail disponibles pour vous aider.

Spécifications générales

Modèle	Cavité	Diamètre :  de grand  Fin de  écrasement  cône (Mm)	Largeur de  Alimentation  Ouverture (mm)	Max.  alimentation  taille (mm)	réglage  Gamme de  Décharge  Ouverture  (mm)	En cours  capacité （t / h）	Moteur principal  puissance (kW)	Poids de  Entrée  Machine （t）
ZDMHP200	C1	900	210	178	22 ~ 38	160 ~ 250	160	10.1
	C2		155	132	18 ~ 38	145 ~ 250
	C3		130	110	14 ~ 38	120 ~ 250
	F1		118	100	12 ~ 25	108 ~ 210
	F2		90	76	10 ~ 25	81 ~ 210
	F3		70	60	8 ~ 25	72 ~ 210
ZDMHP300	C1	1100	235	200	26 ~ 45	230 ~ 445	220	17.8
	C2		211	180	20 ~ 45	200 ~ 445
	C3		135	115	16 ~ 45	180 ~ 445
	F1		124	105	14 ~ 25	160 ~ 220
	F2		96	82	12 ~ 25	140 ~ 220
	F3		70	60	8 ~ 25	120 ~ 220
ZDMHP400	C1	1400	330	280	26 ~ 51	270 ~ 630	315	25
	C2		200	170	22 ~ 51	243 ~ 630
	C3		152	130	16 ~ 51	210 ~ 630
	F1		135	115	12 ~ 25	162 ~ 370
	F2		106	90	10 ~ 25	126 ~ 370
	F3		80	68	8 ~ 25	104 ~ 370
ZDMHP500	C1	1500	335	285	32 ~ 51	365 ~ 790	400	34.1
	C2		229	190	25 ~ 51	328 ~ 790
	C3		180	152	19 ~ 51	280 ~ 790
	F1		152	130	13 ~ 25	202 ~ 450
	F2		124	105	10 ~ 25	158 ~ 450
	F3		88	75	8 ~ 25	122 ~ 450
ZDMHP800	C1	2000	385	326	32 ~ 51	616 ~ 1100	630	69.2
	C2		350	298	25 ~ 51	522 ~ 1100
	C3		280	238	16 ~ 51	380 ~ 1100
	F1		160	136	13 ~ 25	328 ~ 730
	F2		120	102	10 ~ 25	270 ~ 730
	F3		90	77	8 ~ 25	166 ~ 730

Veuillez noter que les informations fournies ci-dessus sont susceptibles de changer à mesure que la technologie s'améliore.
