Fouiller toute la station Équipement de concassage
Machine de fabrication de sable
La machine de fabrication de sable est adaptée aux minerais tendres, moyennement durs et très durs, dont la dureté ne dépasse pas 320 Pa. Elle se caractérise également par un fonctionnement stable et fiable, un entretien facile et une production de sable élevée.
Taille d'alimentation : ≤ 40 mm
Capacité de production : 60-600T/H
Particules du produit : Le produit fini de l'usine de fabrication de sable a une forme cubique et une faible teneur en flocons, ce qui est particulièrement adapté au façonnage de la pierre et à la production de sable mécanique.
La capacité de production spécifique est basée sur la configuration du site du client et la capacité de production réelle.
Une machine à fabriquer du sable, également appelée concasseur à percussion à arbre vertical , est un équipement utilisé pour concasser ou façonner des roches en particules de sable. Son objectif principal est de produire du sable de forme régulière pouvant remplacer le sable naturel. Un concasseur à percussion à arbre vertical utilise un rotor à grande vitesse pour projeter les roches contre lui-même ou contre des enclumes fixes. L'expression « arbre vertical » signifie simplement que l'arbre principal qui entraîne le rotor est orienté verticalement. Il accélère le matériau et utilise l'énergie d'impact pour créer des particules de sable cubiques et régulières. Ce procédé diffère de celui d'un concasseur à mâchoires ou à cône, qui utilise la compression.
Pourquoi avez-vous besoin d'un fabricant de sable Avantages ?
Pour produire du sable de haute qualité lorsque les sources naturelles sont indisponibles, irrégulières ou trop coûteuses, une machine à fabriquer du sable est indispensable . Le sable naturel contient souvent des impuretés et présente une granulométrie de mauvaise qualité. Un actionneur à volume constant (VSI) vous offre un contrôle total sur le produit final.
De nombreuses carrières accumulent d'importants stocks de déblais (par exemple, des roches de 5 à 15 mm) trop petits pour les fondations routières et trop gros pour le sable. Ces « stocks morts » constituent un fardeau. Un concasseur VSI transforme ces déchets sans valeur en sable artificiel de haute qualité , souvent vendu plus cher à la tonne que les produits principaux de la carrière. Il métamorphose ainsi un problème en une source de profit majeure.
Classification des concasseurs à percussion à arbre vertical
Les concasseurs VSI sont généralement classés selon la méthode de broyage du matériau à l'intérieur de la chambre. Ce choix est crucial et dépend du produit final que vous souhaitez vendre.
Rock-on-Rock (Autogène) : Dans cette configuration, le matériau provenant du rotor est projeté contre un rideau de ce même matériau qui tombe en cascade dans la chambre de broyage. Cette configuration est extrêmement efficace pour créer des particules très cubiques et arrondies par attrition. C'est la forme idéale pour la fabrication de produits en béton, car elle améliore la maniabilité.
Rock-on-Anvil (enclumes en acier) : Ici, le matériau provenant du rotor est projeté contre des enclumes métalliques fixes tapissant la chambre de concassage. Cela crée des particules plus pointues et plus anguleuses. Cette méthode peut être plus efficace pour la production de sable bitumineux, où une forte angularité est requise pour l'enclenchement et la résistance.
L’industrie préfère souvent le « roche sur roche » en raison de ses coûts d’usure inférieurs, mais le choix doit être basé sur la spécification du sable exigée par vos clients, et pas seulement sur les coûts d’usure.
Applications de la machine de fabrication de sable
La polyvalence de la machine à fabriquer du sable la rend utile dans de nombreux secteurs. On la retrouve partout où l'on a besoin de sable de haute qualité ou de granulats fins.
Production globale : Nos Boissons sable manufacturé pour béton, asphalte et mortier.
Mines: Concassage fin de divers minerais dans les étapes finales de traitement.
Recyclage des déchets de construction : Transformer le béton concassé et la brique en sable utilisable.
Minéraux industriels : Production de poudres fines à partir de matériaux tels que le quartz, la dolomite et le carbure de silicium.
Fabrication de sable artificiel : traitement des galets de rivière, des pierres de montagne (calcaire, granit, basalte, diabase, andésite, etc.), des résidus de minerai, des éclats de pierre et d'autres matériaux.
Utilisation du bâtiment : granulat de construction, tissu routier, matériau d'assise, production de granulats de béton bitumineux et de béton de ciment.
Utilisation technique : domaine de l'ingénierie de la conservation de l'eau et de l'hydroélectricité, routes à haute qualité, autoroutes, chemins de fer à grande vitesse, lignes dédiées aux passagers, ponts, pistes d'aéroport, ingénierie municipale, construction de grande hauteur de la production de mécanismes de façonnage du sable et de la pierre.
Industrie minière: processus de concassage fin dans la section de pré-broyage de l'industrie minière, concassage de matériaux dans les matériaux de construction, la métallurgie, l'industrie chimique, l'exploitation minière, les matériaux réfractaires, le ciment, les matériaux de broyage et d'autres industries.
Structure de la machine de fabrication de sable VSI
Comprendre les principaux composants d'un concasseur VSI facilite son fonctionnement et son entretien.
Trémie: Là où le matériau d'alimentation entre dans la machine.
Plaque de distribution : Une petite plaque mais essentielle qui répartit uniformément l'alimentation dans le rotor.
Rotor: Le cœur de la machine. Il tourne à grande vitesse pour accélérer le matériau.
Chambre de concassage : Le corps principal où se produit l'impact pierre sur pierre ou pierre sur enclume.
Pièces d'usure: Composants remplaçables à l'intérieur de la machine, tels que les pointes de rotor et les plaques d'usure, qui protègent la structure principale.
Ensemble d'arbre principal : Le système d'arbre et de roulement de précision qui soutient et fait tourner le rotor.
Système de conduite: Le moteur et les courroies qui alimentent la machine.
Principe de fonctionnement de la machine de fabrication de sable VSI
Le principe de fonctionnement du concasseur VSI repose sur l'impact à grande vitesse.
La roche est introduite dans la trémie jusqu'au centre d'un rotor à rotation rapide.
La force centrifuge projette la roche vers le bord extérieur du rotor à très grande vitesse (par exemple, 50 à 80 mètres par seconde).
La roche sort du rotor et s'écrase violemment dans la chambre de concassage. C'est là que le concassage a lieu.
Cependant, un opérateur expert « régle » la machine grâce à l'alimentation en cascade. En mélangeant l'alimentation (par exemple, 70 % pour le rotor, 30 % pour la cascade), on crée un rideau de roches sur lequel les particules à grande vitesse peuvent s'écraser. Cela optimise l'efficacité des collisions roche contre roche. Ajuster ce rapport revient à ajuster précisément la forme et la taille du sable, sans même modifier la vitesse du rotor.
Processus de production de l'usine de traitement de sable
La gamme de produits de fabrication de sable suit un processus systématique. Voici une ventilation claire et structurée des étapes impliquées :
Écrasement de pierre: Les gros morceaux de pierre stockés dans le silo sont introduits dans le concasseur à mâchoires par une alimentateur vibrant pour un broyage grossier. Les matériaux broyés sont ensuite acheminés par un convoyeur à bande vers un concasseur à cône or broyeur à percussion pour un broyage ultérieur.
Présélection: Le convoyeur à bande transporte les matériaux broyés vers un crible vibrant pour le criblage. Le tamis vibrant sépare les sables finis (matériaux au-dessus du tamis) des particules surdimensionnées (matériaux sous le tamis).
Lavage au sable: Les sables finis sont transportés par un convoyeur à bande vers une machine à laver le sable pour le lavage et l'élimination des impuretés. Après le lavage, les sables nettoyés sont envoyés à la pile de produits finis à l'aide d'un convoyeur à bande.
Broyage fin: Les particules surdimensionnées (matériaux sous le tamis) sont acheminées par le convoyeur à bande vers un concasseur à percussion mobile vertical (machine de fabrication de sable artificiel à vendre) pour un concassage fin. Les pierres finement concassées sont ensuite renvoyées au crible vibrant pour un autre cycle de criblage.
Ce processus forme une boucle fermée dans laquelle les matériaux passent par des étapes répétées de concassage et de criblage jusqu'à ce qu'ils répondent aux exigences de taille et de qualité souhaitées. L'équipement de concassage de roche continue jusqu'à ce que la quantité souhaitée de sable soit produite. En suivant cette ligne structurée de traitement du sable, les machines de fabrication de sable broient, criblent, lavent et raffinent efficacement les matières premières pour produire des produits de sable de haute qualité. Jetons un coup d'œil à un cas réel.
Usine de traitement de sable
Types de machine de fabrication de sable

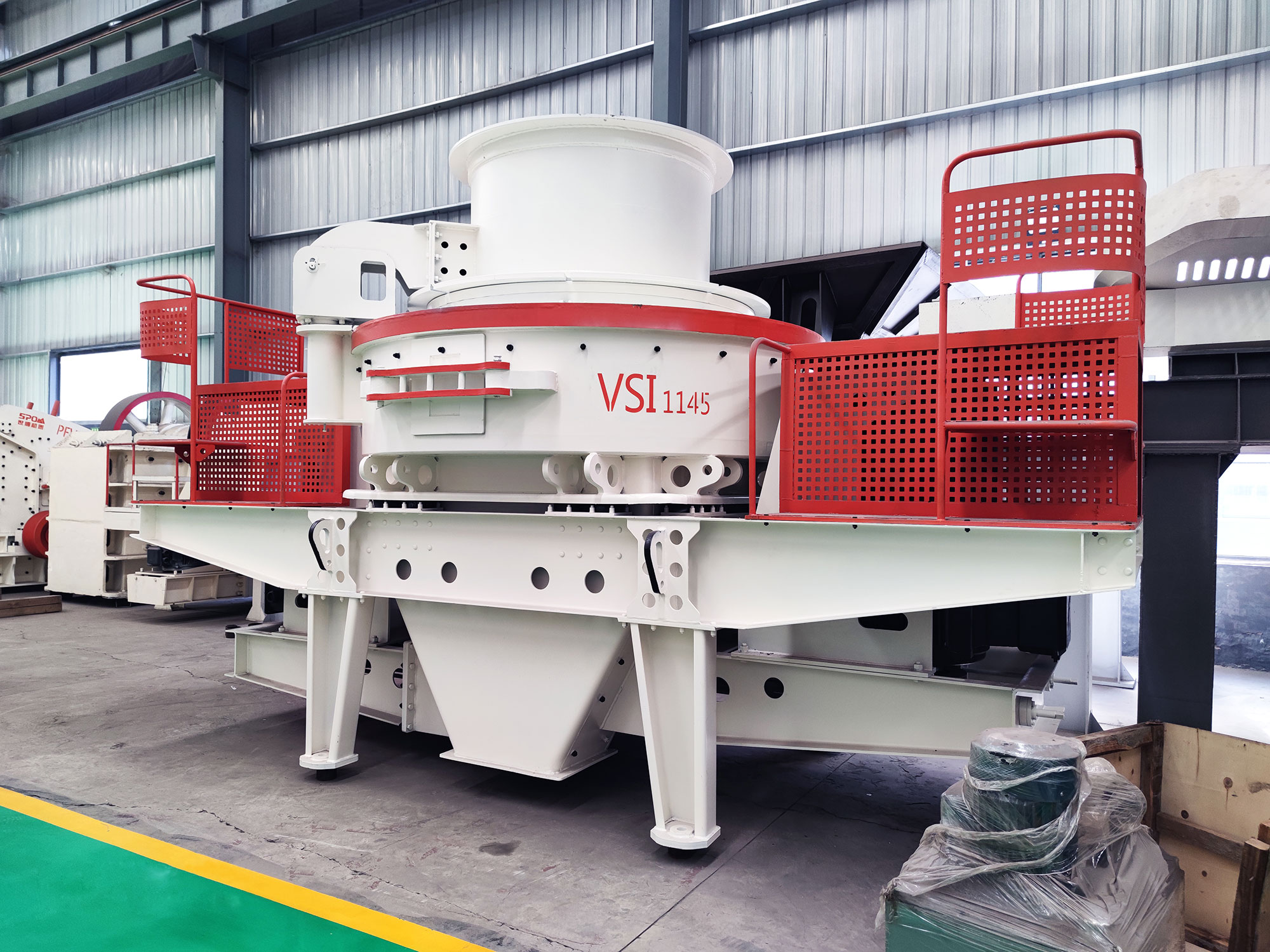

Machine de fabrication de sable VSI
Machine de fabrication de sable PCL
Machine de fabrication de sable mobile
Machine de fabrication de sable série VSI
La sableuse VSI est une machine de fabrication de gravier courante sur le marché. Son rotor à cavité profonde offre une grande capacité de passage. Comparée à la sableuse traditionnelle, elle est plus économique.
Taille maximale d'alimentation : matériau dur < 45 mm, matériau mou < 50 mm
Capacité (alimentation au centre) : 40–365 t/h
Capacité (alimentation au centre et sur les côtés) : 80–650 t/h
Puissance du moteur : 4P 500 kW
Machine de fabrication de sable série PCL
La machine de fabrication de sable PCL est le dernier équipement avec deux fonctions de fabrication et de mise en forme du sable. Le produit fini est uniforme, avec une belle taille et une meilleure forme des grains. Il adopte la meilleure conception de l'angle d'impact matériel de la chambre de concassage.
Taille maximale d'alimentation : matériau dur < 50 mm, matériau mou < 55 mm
Capacité de mise en forme du sable : 50–498 t/h
Capacité de production de sable : 90–585 t/h
Puissance du moteur : 2 × 315 kW
Machine de fabrication de sable mobile
Les machines de fabrication de sable PCL et VSI peuvent être équipées de stations de concassage mobiles. La machine mobile de fabrication de sable peut être conduite sur le site pour commencer directement les travaux de fabrication et de criblage du sable. Cela améliore non seulement efficacement l'efficacité du travail, mais facilite également le fonctionnement de l'utilisateur.
Capacité de production : 40-650 t/h
Équipé de machines : alimentateur, machine à fabriquer du sable, crible vibrant, convoyeur, etc.
Il peut être composé de machines de fabrication de sable à pneus et à chenilles pour répondre aux besoins de diverses usines de production de sable grossier, moyen et fin.
Comment fonctionne une machine à sabler ?
Le matériau tombe verticalement dans la turbine à grande vitesse depuis la partie supérieure de la machine. Sous l'action de la force centrifuge à grande vitesse, il entre en collision avec une autre partie du matériau, déviée autour de la turbine en forme de parapluie. Le matériau forme un vortex entre les carters, entre en collision et se frotte à plusieurs reprises, est broyé et évacué directement par la partie inférieure pour former un circuit fermé pendant plusieurs cycles. Après avoir été contrôlé par l'équipement de criblage, le produit fini atteint la granulométrie requise.
La machine de fabrication de sable est composée de sept parties : une trémie d'alimentation, un distributeur, une chambre de concassage vortex, un corps de turbine, un ensemble d'arbre principal, une base, un dispositif de transmission et un moteur.
Qu’est-ce que le sable manufacturé et quels sont ses avantages ?
Le sable artificiel (sable M) est un sable produit par concassage de roche, contrairement au sable naturel issu de l'altération naturelle et provenant d'une rivière ou d'une carrière. Il constitue une alternative de qualité supérieure au sable naturel.
Avantages:
Gradation uniforme : Vous pouvez contrôler parfaitement la distribution granulométrique.
Forme cubique : Le concassage par impact crée une forme cubique, idéale pour le béton car elle améliore sa résistance et sa maniabilité.
Aucune impureté : Il est exempt d'argile, de limon et d'autres matières organiques que l'on trouve souvent dans le sable des rivières.
Durable: Cela réduit le besoin de dragage du sable des rivières, une pratique néfaste pour l'environnement.
Quels matériaux peuvent être traités par une machine à fabriquer du sable ?
Un VSI est très polyvalent, mais il fonctionne mieux sur des matériaux abrasifs de dureté moyenne à élevée et relativement secs.
Rock dur : Granite, basalte, gabbro, quartzite
Galets de rivière / Gravier
Calcaire et dolomie
Minerais : Résidus de minerai de fer et de minerai d'or
Déchets de construction: Béton concassé, brique
Quelles sont les caractéristiques de la machine à fabriquer du sable de ZONEDING ?
Chez ZONEDING, nous nous concentrons sur la construction de machines à sable robustes et efficaces.
Conception optimisée du rotor : Nos rotors sont conçus pour une efficacité maximale et une durée de vie prolongée, réduisant ainsi vos coûts d'exploitation.
Composants de haute qualité : Nous utilisons de l'acier durable à haute teneur en manganèse et du carbure de tungstène pour nos pièces d'usure, ainsi que des composants fiables comme les moteurs Siemens.
Systèmes de lubrification avancés : Nous proposons des systèmes de graissage automatisés pour protéger la cartouche de roulement critique et garantir des performances à long terme.
Solutions complètes pour usines : Nous ne nous contentons pas de vendre un concasseur de sable; nous concevons l'ensemble usine de sable manufacturé, de l'alimentation au tri et au lavage.
Quel est le prix d'une machine à fabriquer du sable VSI ?
Le prix des machines à fabriquer du sable peut varier considérablement.
Un variateur de vitesse plus petit, de fabrication chinoise, pourrait commencer autour de $30,000.
Une machine de moyenne à grande capacité et de haute qualité d'une marque réputée comme ZONEDING peut coûter entre : De 60,000 à 250,000 $ ou plus.
Le prix dépend de la taille, de la puissance du moteur et de la qualité des pièces d'usure et des roulements. Cependant, le principal consommable n'est pas l'acier, mais l'énergie. Un concasseur à vitesse variable (VSI) est très énergivore. L'erreur la plus fréquente est de le sous-alimenter. Un VSI fonctionne de manière optimale lorsque la chambre est pleine, ce qui maximise le concassage par impact. Maintenir l'ampérage du moteur dans sa plage optimale est essentiel pour produire une tonne de sable au meilleur prix.
Comment choisir la machine à fabriquer du sable adaptée ?
Choisir la machine appropriée implique quelques étapes clés :
Analysez votre flux RSS : De quel type de roche s'agit-il et quelle est sa taille ? Un VSI nécessite une alimentation petite et constante (généralement inférieure à 45 mm).
Définissez votre produit : Quelles sont les spécifications du sable que vous devez produire ? Cela déterminera si vous avez besoin d’un système de concassage pierre sur pierre ou pierre sur enclume.
Déterminer la capacité requise : De combien de tonnes par heure (TPH) avez-vous besoin ? Cela déterminera la taille du modèle et la puissance du moteur.
Tenez compte de votre budget : Tenez compte à la fois du prix d'achat initial et des coûts d'exploitation à long terme, y compris l'énergie et les pièces d'usure.
Quelles sont les différences entre les concasseurs VSI et les autres types de machines de fabrication de sable ?
Concasseur VSI vs. Concasseur à cône : Un concasseur à cône utilise la compression et est idéal pour la production de granulats grossiers (par exemple, de 10 à 40 mm). Un concasseur à impact utilise l'impact et est spécialisé dans la production de granulats fins ou de sable (par exemple, de 0 à 5 mm) avec une granulométrie cubique optimale.
Concasseur VSI vs. broyeur à barres : Un broyeur à barres est une technologie ancienne qui broie la roche à l'aide de barres d'acier. Il est moins économe en énergie et son coût d'usure est plus élevé qu'un broyeur à impulsions vertical moderne.
Quelles sont les principales pièces d'usure d'une machine de fabrication de sable VSI ?
La nature à haute vitesse d'un onduleur de vitesse (VSI) implique que certaines pièces sont conçues pour s'user et être remplacées.
Conseils d'utilisation du rotor : De petits inserts extrêmement durs (souvent en carbure de tungstène) aux orifices de sortie du rotor.
Plaques d'usure : Plaques tapissant l'intérieur du rotor et de la chambre de broyage.
Plaque de distribution : Une petite plaque située en haut du rotor assure une distribution uniforme de l'alimentation. Cette pièce est essentielle. Une usure irrégulière de cette plaque déséquilibre le rotor et provoque une défaillance prématurée des roulements. Son inspection est un indicateur clé du bon fonctionnement de la machine.
Le coût des pièces d'usure du concasseur VSI représente une part importante de votre budget d'exploitation.
Comment choisir la capacité machine (TPH) adaptée à votre usine ?
Choisir la capacité est une simple question de calcul.
Déterminez le nombre de tonnes de sable que vous devez produire par jour (par exemple, 2 000 tonnes).
Déterminez vos heures de fonctionnement effectives par jour (par exemple, 10 heures).
Calculer le TPH requis : 2 000 tonnes / 10 heures = 200 tonnes par heure.
Choisissez toujours une machine d'une capacité légèrement supérieure (par exemple, 220-250 TPH) pour compenser les temps d'arrêt et vous assurer de pouvoir atteindre vos objectifs.
En quoi consiste la maintenance de routine d'un concasseur VSI ?
L'entretien régulier est primordial pour un variateur de vitesse.
L'humidité est un assassin silencieux : Le principal facteur de défaillance est l'alimentation humide et collante. Si votre matériau d'alimentation s'agglomère sous la pression, ne l'approchez surtout pas de votre variateur de vitesse. Il s'accumulera à l'intérieur du rotor comme du béton, provoquant un déséquilibre violent susceptible de détruire instantanément les roulements principaux.
La lubrification, c'est la vie : La cartouche de roulement tourne à des vitesses incroyables. Il est impératif d'utiliser la graisse synthétique haute vitesse spécifique recommandée par le fabricant. L'utilisation d'une graisse inadaptée ou d'une quantité excessive de graisse est fatale pour les roulements. Un système de lubrification automatisé représente le meilleur investissement possible.
Inspections régulières : Il est essentiel de vérifier quotidiennement la tension des courroies et d'inspecter chaque semaine toutes les pièces d'usure. Soyez attentif à tout changement de vibration ou de bruit.
Pourquoi choisir ZONEDING?
Fabricant d' équipements de production de granulats depuis 1990, nous savons ce qu'il faut pour construire une machine durable. Chez ZONEDING, nous proposons une gamme complète de produits, offrant des solutions clés en main, du concassage au criblage en passant par le lavage du sable. Notre modèle de vente directe d'usine vous garantit un meilleur prix sans compromis sur la qualité. Nous utilisons de l'acier robuste et des composants de pointe, tels que des automates programmables Siemens et des variateurs de fréquence Schneider. Forts de plus de 30 ans d'expérience et exportant dans plus de 120 pays, nous possédons l'expertise nécessaire pour concevoir une installation de production de sable parfaitement adaptée à vos matériaux et à votre marché, vous assurant ainsi un retour sur investissement rapide.
QFP
Quelle est la granulométrie d'alimentation optimale pour une machine de fabrication de sable VSI ? La granulométrie idéale se situe généralement entre 5 et 45 mm. Une alimentation homogène et bien calibrée, sans excès de fines, garantit les meilleures performances et une forme de produit optimale. Quelle est la consommation électrique d'un concasseur VSI ? Un convoyeur à vitesse variable (VSI) est énergivore. Une machine de taille moyenne (150 à 200 tonnes par heure) peut être équipée d'un moteur d'une puissance comprise entre 200 kW (270 ch) et 315 kW (420 ch). Le fonctionnement de la machine à son débit d'avance optimal est essentiel à son efficacité énergétique. Un VSI peut-il produire du sable de différentes tailles ? Oui. Vous pouvez ajuster la granulométrie finale en modifiant la vitesse du rotor. Une vitesse plus élevée produit du sable fin, tandis qu'une vitesse plus faible produit du sable plus grossier. Le réglage de l'alimentation en cascade permet également de contrôler la granulométrie.
Spécifications générales
Modèle
VSI-7611
VSI-8518
VSI-9526
VSI-1140
VSI-1145
Capacité (t / h)
Cascade et alimentation centrale
120-180
200-260
300-360
450-520
490-600
Alimentation centrale
60-90
100-130
150-190
225-260
250-310
Alimentation Dimensions (mm)
Matériau souple
<35
<40
<45
<50
<50
Matériau dur
<30
<35
<40
<45
<45
Vitesse de rotation (r / min)
1700-1890
1520-1690
1360-1510
1180-1310
1180-1280
Puissance des moteurs doubles (kw)
110-150
180-220
264-320
400-440
440-520
Dimensions hors tout L*l*H (mm)
3700 * 2150 * 2100
4140 * 2280 * 2425
4560 * 2447 * 2278
5000 * 2700 * 3300
5100 * 2790 * 3320
Source d'énergie
380 V: 50 Hz
Capteur vibrant
Portée d'inspection : 0.1 à 20 mm/s, elle peut être ajustée en continu.
Station de lubrification hydraulique
Puissance de la double pompe à huile
2 × 0.31kw
Sécurité
Les pompes à huile doubles assurent l'approvisionnement en huile avec; Arrêt automatique sans débit d'huile ni pression d'huile; Refroidissement par eau; Chauffage pour démarrer le moteur en hiver.
