Séchoir à trois tambours à vendre

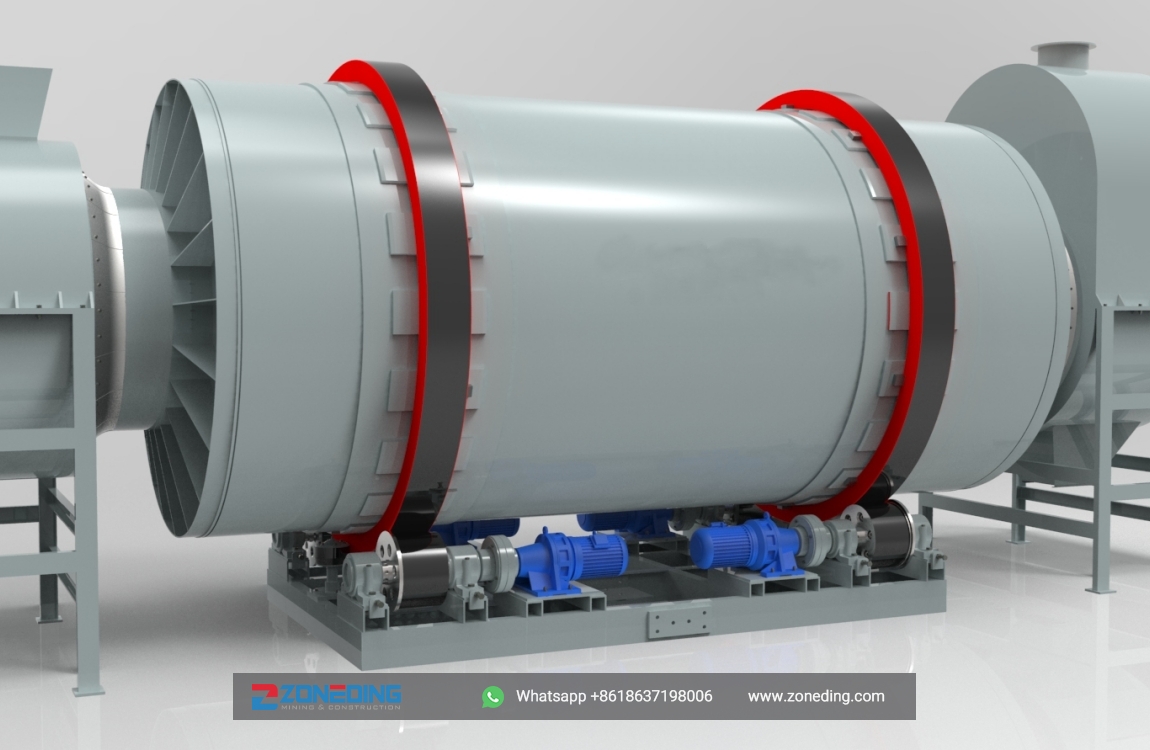

Séchoir à trois tambours

 Le séchoir à trois tambours est également connu sous le nom de séchoir à trois cylindres ou de séchoir à trois tambours. Il s'agit d'une version améliorée basée sur un séchoir à tambour unique et qui s'appuie sur une technologie allemande moderne et avancée. Le séchoir à trois cylindres est principalement composé de trois cercles concentriques de diamètres différents. Comparé au séchoir à tambour traditionnel, le séchoir à trois tambours dispose d'une meilleure technologie d'étanchéité et est équipé d'une machine plus scientifique. Ce séchoir est généralement utilisé pour sécher des matériaux granulaires présentant une certaine humidité et une certaine plage de granulométrie. Par exemple, un séchoir à trois tambours peut être utilisé pour sécher du clinker, du sable, du sable de moulage, des scories, des cendres, de l'argile à grains fins, des particules résistantes aux températures élevées et poussiéreuses.

Qu'est-ce que le séchoir à trois tambours ?

A séchoir à trois tambours Il s'agit d'une machine de séchage industrielle. Elle est équipée de trois tambours rotatifs concentriques et imbriqués. Le matériau à sécher effectue trois allers-retours à l'intérieur de ces tambours. Ce long trajet maximise le temps de contact entre le matériau et les gaz chauds, permettant ainsi une utilisation optimale de la chaleur du brûleur.

Il est important de comprendre que cette machine n'est pas une simple unité. Il s'agit en réalité de trois processus de séchage différents qui fonctionnent ensemble. C'est comme une pièce de théâtre en trois actes. Si un acteur rate son signal, toute la représentation échoue. Cette conception interconnectée rend le contrôle du processus complexe. Un petit problème peut rapidement paralyser tout le système. Nous pensons qu'il est crucial que vous compreniez cette complexité intrinsèque avant d'investir. En effet, la réalité opérationnelle est très différente de ce que l'on peut lire dans la brochure commerciale.

Quelles sont les applications du séchoir à trois tambours ?

La séchoir à trois tambours Elle est utilisée dans les industries où l'espace est très limité mais où un débit élevé est requis. Elle est également privilégiée pour le séchage de matériaux non collants et non abrasifs. Son rendement thermique élevé la rend particulièrement intéressante pour le séchage de grands volumes de matériaux uniformes.

Il est notamment utilisé pour le sable propre destiné à la construction ou à la fabrication du verre. Il sert également à traiter la sciure de bois ou les fibres de bois pour la production de granulés. Dans ces cas, il se révèle être un agent très efficace. séchoir à sable industriel or séchoir à biomasseL'essentiel est que le matériau soit très fluide et présente une granulométrie homogène. Pour ces matériaux spécifiques, un séchoir à triple passage Cela peut constituer une solution élégante. Cependant, son champ d'application est très restreint. De nombreux matériaux risquent d'entraîner de graves problèmes de fonctionnement au sein de cette machine complexe.

Matériaux compatibles avec le séchoir à trois tambours

Le séchoir à trois tambours est largement utilisé dans l'industrie des matériaux de construction, l'industrie métallurgique, l'industrie de transformation des minéraux, l'industrie chimique, le ciment et d'autres industries. Il convient au séchage de divers granulés et poudres dans les industries ci-dessus. Après séchage, l'humidité du matériau peut descendre en dessous de 1 %. Quelques exemples d'application de séchoirs à trois tambours :

• Sable jaune dans l’industrie du mortier sec et sable artificiel pleine grandeur dans l’industrie de la fonderie
• Laitiers de surface sablés, calcaires et sables de quartz/silice dans l'industrie des matériaux de construction et du ciment
• Résidus, concentrés et résidus de l'industrie chimique
• Autres matériaux granulaires humides tels que poudre métallique, cendres volantes, sable de rivière, gypse, etc.



Pourquoi avons-nous besoin d'un séchoir à trois tambours ?

Vous pourriez avoir besoin d'un séchoir à trois tambours Pour deux raisons principales. La première, et la plus importante, est le manque d'espace. La conception de la machine offre la capacité de séchage d'un séchoir à passage unique trois fois plus long. Il s'agit donc d'un séchoir industriel compact et performant. Si votre atelier est petit et coûteux, cela peut représenter un avantage considérable.

La seconde raison est la promesse de factures de carburant réduites. Grâce au triple passage des gaz chauds sur le matériau, la perte de chaleur est minime. La température des gaz d'échappement est très basse, ce qui garantit un rendement thermique élevé. En théorie, cela se traduit par des économies de carburant substantielles sur la durée de vie de la machine. Toutefois, ce rendement élevé est fragile et dépend d'un fonctionnement parfait. Des joints défectueux ou des obstructions internes peuvent anéantir ces économies instantanément. Il est donc essentiel de comparer les économies de carburant potentielles au risque bien plus élevé d'arrêts de production coûteux et d'une maintenance complexe.

Quelle est la structure d'un séchoir à trois tambours ?

La structure d'un séchoir à trois tambours Il se compose de trois cylindres en acier emboîtés les uns dans les autres. Le tambour intérieur est placé à l'intérieur du tambour intermédiaire, lui-même placé à l'intérieur du tambour extérieur. Les trois tambours tournent ensemble comme un seul bloc. Ils sont supportés par de grands bandages en acier et des roues de pivot.

Les éléments les plus critiques de la structure sont dissimulés à l'intérieur. Il s'agit des supports internes qui maintiennent les tambours écartés. Les goulottes de transfert, ou caniveaux, sont également essentielles. Ce sont les canaux qui acheminent le matériau d'un tambour à l'autre. Ces goulottes constituent le point faible du système. J'ai constaté d'innombrables défaillances à cet endroit précis. La moindre particule collante ou trop grosse s'y accumule. À chaque rotation, les dépôts s'accumulent jusqu'à former un barrage solide. Ce blocage peut immobiliser toute la production pendant plusieurs jours, nécessitant un nettoyage manuel fastidieux.

Les avantages structurels du séchoir rotatif zoné à trois tambours

Par rapport aux séchoirs traditionnels, les séchoirs à trois tambours présentent des avantages évidents ;

• La température de décharge est inférieure à 50 degrés et elle peut entrer directement dans la base sans refroidissement. De plus, la faible température d'émission prolongera la durée de vie du système de dépoussiérage.
• Il n'y a aucune fuite d'air, ce qui résout complètement la difficulté d'étanchéité. Il peut être installé en 2 heures.
• Le rendement thermique atteint 80 % (contre 32 % pour les séchoirs monocylindres classiques), soit une augmentation de 48 %.
• Par rapport à un séchoir monocylindre, la surface occupée est réduite d'environ 50 %, donc l'investissement foncier est réduit d'environ 50 %.
• La consommation de charbon représente 1/3 de celle d'un séchoir monocylindre et l'économie d'énergie est de 40 %. La consommation standard de charbon par tonne de matière traitée est inférieure à 9 kg. Les petits séchoirs économisent entre 50 et 100 millions de yuans par an, et les grands séchoirs économisent entre 100 et 200 millions de yuans par an.

Comment fonctionne le séchoir à trois cylindres ?

Le séchage repose principalement sur le rayonnement, la convection et la conduction thermique. Le séchoir est incliné pour exploiter la gravité. Lorsque l'air chaud à l'intérieur du four atteint la température de consigne, le séchoir fonctionne selon les instructions du système informatique. Les granulés humides sont alors répartis uniformément dans la chambre intérieure par l'alimentateur et évacués par le ventilateur. Le matériau humide est acheminé en spirale à travers la pelle fixe. Il se déplace ensuite vers l'autre extrémité du four, dans la chambre intermédiaire. À ce moment-là, la poudre humide, appuyée contre le ventilateur, avance en reculant de deux pas.

Dans la couche intermédiaire, la chaleur des couches interne et externe est pleinement exploitée, ce qui optimise le séchage. Le matériau séché atteint ensuite l'autre extrémité de la couche intermédiaire et pénètre dans la couche externe selon un motif rectangulaire à boucles multiples. L'humidité du matériau granulaire est évacuée du séchoir par soufflage. Les particules restantes, plus lentes en raison de leur poids, sèchent à nouveau dans la couche externe jusqu'à l'humidité souhaitée. Le processus de séchage est ainsi achevé.

Principe de fonctionnement du séchoir à trois cylindres

Comment fonctionne le séchoir à trois tambours ?

La principe de fonctionnement d'un séchoir rotatif à triple passage Le procédé repose sur un long parcours de matériau replié. Tout d'abord, le matériau humide pénètre dans le tambour central, où il est exposé aux gaz les plus chauds du brûleur. Ce premier passage permet d'éliminer rapidement l'humidité superficielle.

Ensuite, la matière atteint l'extrémité du tambour intérieur et tombe par des goulottes de transfert dans le tambour intermédiaire. Elle circule alors en sens inverse, vers le brûleur. La température y est plus basse. Ce passage permet à l'humidité tenace emprisonnée dans les particules de remonter à la surface.

Enfin, la matière tombe par une seconde série de goulottes dans le tambour extérieur. Elle effectue un troisième trajet vers l'orifice de déchargement, où les gaz les plus froids éliminent les dernières traces d'humidité. Le produit fini et sec sort alors de la machine. Ce parcours complexe permet un transfert de chaleur très efficace, à condition que la matière s'écoule parfaitement.

Quelles sont les différences entre les séchoirs à tambour unique et les séchoirs à trois tambours ?

Les principales différences résident dans la simplicité, le coût et la fiabilité. séchoir à trois tambours contre séchoir à un seul tambour La comparaison est essentielle pour votre décision d'investissement. Un sèche-linge à tambour unique est simple et robuste. séchoir à trois tambours est complexe et délicat.

Un séchoir à tambour unique possède une seule et longue enveloppe. Le matériau s'écoule en ligne droite d'une extrémité à l'autre. L'entretien est simple : l'accès à l'intérieur est aisé pour le nettoyage ou les réparations. Robuste et fiable, un séchoir à tambour unique peut constituer un atout précieux pour votre usine pendant 40 ans.

A séchoir à triple passage C'est comme un bateau dans une bouteille. Tout est imbriqué. Pour accéder au tambour central, il faut d'abord retirer le tambour intérieur. Un simple remplacement de roulement peut se transformer en une opération de plusieurs jours nécessitant des équipes de manutention spécialisées. Le véritable coût ne réside pas dans le prix d'achat, mais dans le coût des temps d'arrêt liés à l'intervention de techniciens spécialisés. Une seule réparation majeure sur une machine à trois tambours peut coûter de trois à cinq fois plus cher que la même réparation sur un séchoir à un seul tambour. Cela annule souvent les économies de carburant éventuellement réalisées.

Quels matériaux peuvent être traités par des séchoirs à trois tambours ?

Vous devez être très prudent lorsque vous choisissez un matériau pour un séchoir à trois tamboursCette machine exige un matériau parfaitement fluide, non abrasif et de granulométrie uniforme.

Bons matériaux :

• sable de silice propre et sec
• sciure de bois uniforme ou fibres de bois
• Certains types de drêches de distillerie (DDGS)
• Certaines granulés de plastique

Matériaux inappropriés (il est déconseillé d'utiliser un séchoir à trois tambours pour ces matériaux) :

• Matériaux collants : Argiles, boues ou gâteaux de filtration : ils obstrueront les conduits de transfert. C’est garanti.
• Matériaux abrasifs : Minéraux coupants ou verre recyclé. Ils useront rapidement les cages d'escalier internes et les points de transfert.
• Matériaux sensibles à la chaleur : De nombreux produits alimentaires, chimiques ou biomasse de grande valeur sont concernés. Le risque de surchauffe et d'endommagement des produits lors d'un léger refoulement est extrêmement élevé.
• Matériaux de tailles mixtes : Les grosses particules vont se coincer. Les petites particules seront emportées trop rapidement par le flux d'air.

Comment choisir un sèche-linge adapté ?

Il existe des types de séchoirs à tambour, tels que les séchoirs à tambour unique, les séchoirs à double tambour, les séchoirs à triple tambour et les séchoirs à air. Il est toujours difficile pour les clients de prendre des décisions. Prenons l'exemple d'un sèche-linge monocylindre et d'un sèche-linge à trois tambours pour clarifier comment choisir le bon sèche-linge.

	Séchoir à tambour unique	Séchoir à trois tambours
Diamètre du cylindre extérieur (m)	1.2-3.6	2.5-3.6
Longueur (m)	8.0-28.0	7.0-8.0
Volume (m3)	9.0-285.0	16.63-81.38
Capacité (T / H)	1.9-76.0	Sable jaune : 25-70 scories : 20-65

Séchoir à trois tambours VS séchoir à tambour unique

Spécifications générales
